三軸傳感器-用于加工切力的選型

1，注意被測力的變化頻率；

對于一個應變式傳感器來說，首先它的測量的是一個靜態力或者說是一個準靜態加載，因?yàn)閼?yīng)變式傳感器的動態響應頻率是不超過1kHz的，所以如果你的測量工況是一個高頻振動加載或者說是一個受力變化較快的工況，我們建議使用動態三軸力傳感器，也就是壓電式三軸力傳感器；
這一點在很多客戶的使用中都會遇到，通常情況是一般應變可以滿足，但是對于有沖擊力的工況就需要重點關注一下；

2，注意安裝造成的傳感器受彎矩范圍；

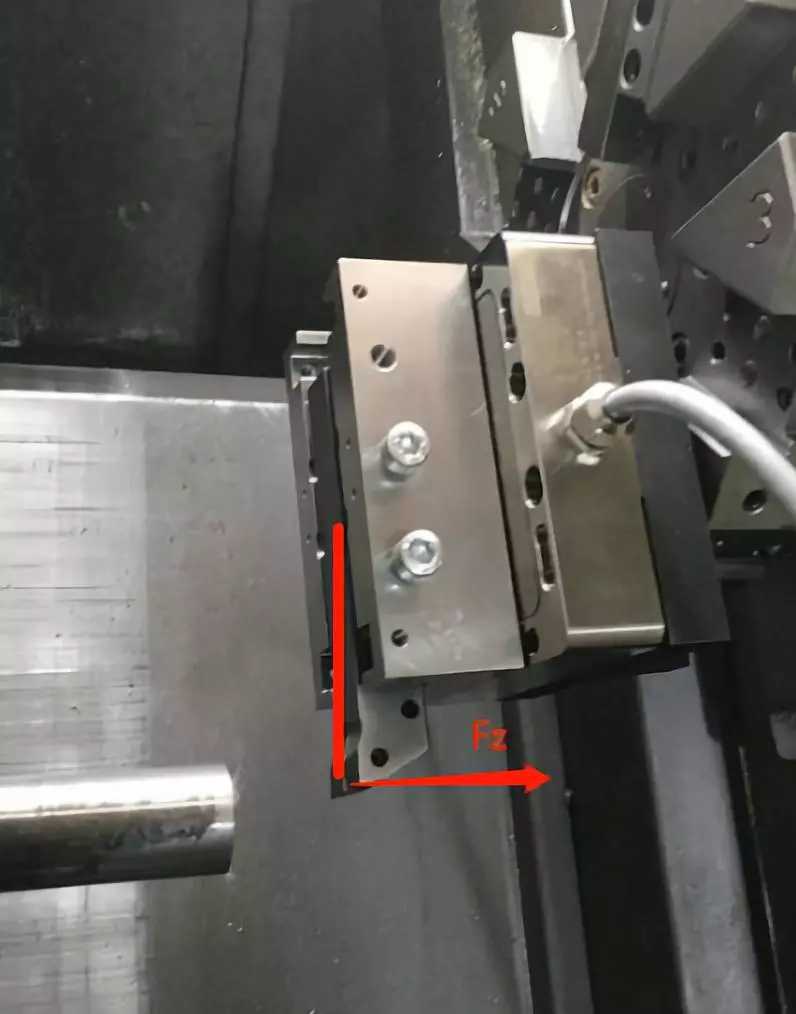

我們來看一實例，下圖為三軸力傳感器用于切削力測量；

三軸力用于切削力監測
圖中我們標注出了傳感器受力原點和實際切削刀頭施力點的距離，這一距離即測試過程中的力臂，根據這一力臂我們可以計算出，當Fz的力為200N時，傳感器在繞Y軸受到的彎矩為20Nm；
對于當前使用的5kN三分力傳感器，這樣一個彎矩是可以接受的，并不對傳感器本身的安全構成影響，而且也不會影響測量；
但是當存在這種類似工況并且力臂比較長的時候，比如說機械力臂達到0.3或半米的時候，這樣一個工況就對傳感器的抗彎矩能力有一定的要求，或者對傳感器強度有超過其常規量程強度的要求；
這一點在傳感器選型過程中需要注意。
