一、扭矩傳感器是用于測量各種扭矩、轉速及機械功率的精密測量儀器。

       應用范圍十分廣泛，主要包括：

           1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

           2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

           3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

           4、用于污水處理系統中的扭矩及功率的檢測；

           5、用于過程工業和流程工業中。

德國NCTE進口扭矩傳感器（旋轉扭矩傳感器）的常見應用案例圖：

二、動態扭矩傳感器的安裝

           傳感器安裝一般使用機械聯軸器，組成的測試臺架主要包含動力輸出設備、動態扭矩傳感器、被測試樣件（負載）、聯軸器及固定臺架。

聯軸器是一種用于將兩個軸的端部連接在一起的裝置，目的是傳遞動力并保護連接的設備免受不對中、振動和沖擊過載的破壞影響。聯軸器的主要目的是連接兩件旋轉設備，同時允許一定程度的未對準或端部移動或兩者兼而有之。通過仔細選擇、安裝和維護聯軸器，可以通過減少維護成本和停機時間來節省大量資金。

動態扭矩傳感器只能容納少量的不對中，但理想情況下，輸入軸和輸出軸之間不應存在不對中。由于在軸承和滾道之間的接觸區域產生重復應力，即使聯軸器安裝和維護正確，嚴重的不對中也會導致軸承過早失效。在正確對齊的軸中，軸承承受的載荷將小于軸承的既定額定載荷，在這種情況下，軸承壽命會延長。

以下圖例是兩種最常見且有效的動態扭矩傳感器（旋轉扭矩傳感器）機械安裝方式，包括聯軸器水平安裝與聯軸器豎直安裝：

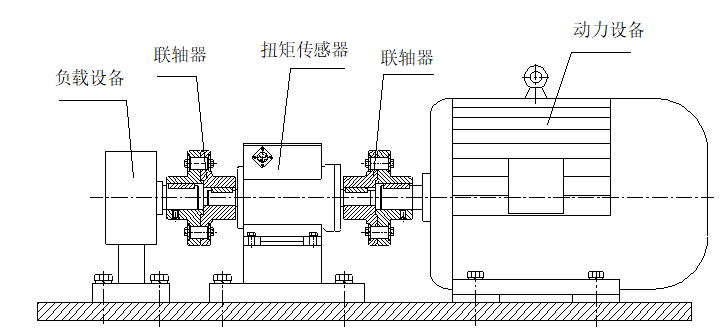

                              扭矩傳感器安裝示意圖

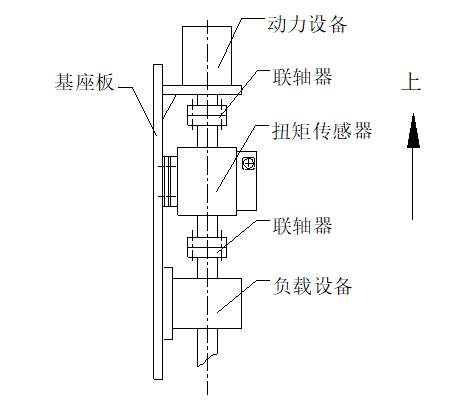

               扭矩傳感器垂直安裝示意圖

扭矩傳感器測試臺正確的安裝方法需要包括以下步驟：

1. 測量扭矩傳感器的軸徑和中心高，待裝。

2. 使用兩組聯軸器，將扭矩傳感器安裝在動力設備與負載之間。

3. 分別調整動力設備、負載、傳感器的中心高和同軸度(要求小于0.05mm)，然后將其固定，并緊固可靠，不允許有松動，使用小量程或高轉速旋轉傳感器時，更要嚴格保證連接的中心高和同軸度。否則可能造成測量誤差及傳感器的損壞。

4. 連接時可選用剛性或彈性聯軸器，在震動較大或同軸度無法保證安裝要求時（大于0.05mm，小于0.2mm），建議選用彈性聯軸器（會影響測量精度），安裝同軸度超過0.2mm時，嚴禁使用。
